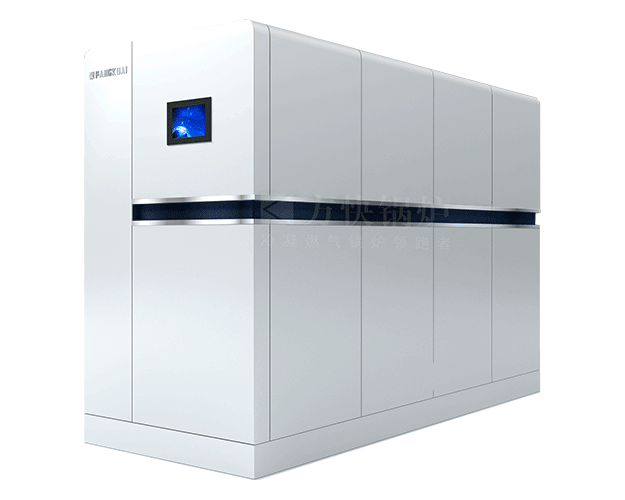

WNS真空热水锅炉-T6
- 额定热功率：0.7-2.8MW
- 热效率：96-98%
- 适用燃料：轻油、天然气等
- 应用范围：办公机关、企事业单位等
简介： 采用一种新型环保的表面燃烧技术，对燃料和空气进行全预混，通过精密的调节和控制，确保燃气和空气完全混合，使燃烧更充分。而且产品采用了先进的U型烟管技术，无缝焊接一次成型，避免空气渗入。烟管采用的是羽翼管技术和螺纹技术有机结合，确保烟气在各截面流速稳定，附加的阻力减少，使各段换热面的利用率提高，增强热效率。
获取报价 13838529852-
产品特点及优势
-

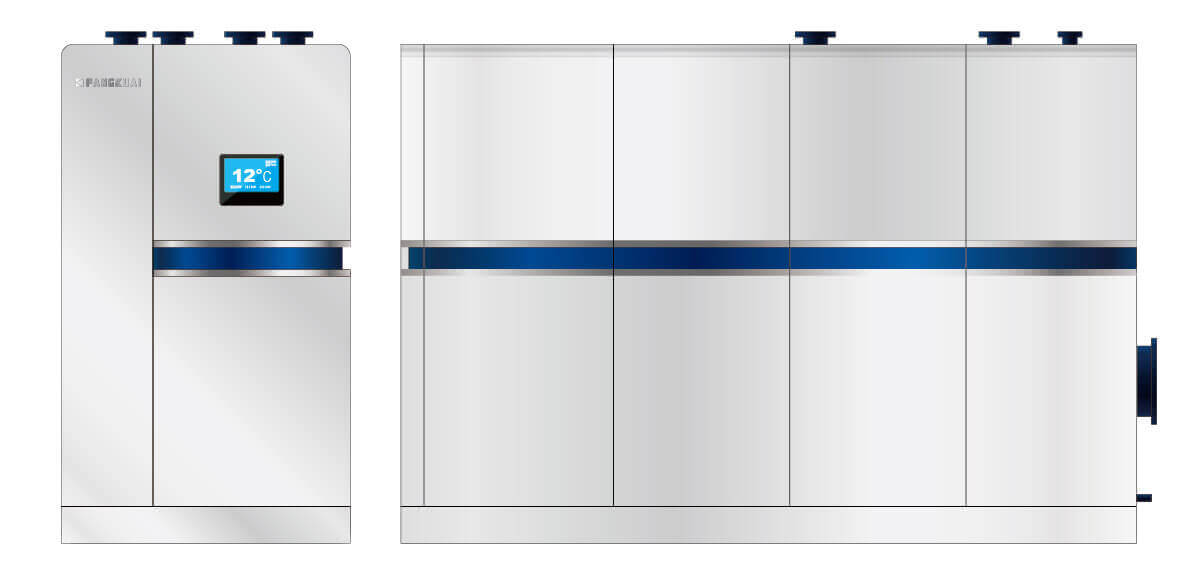

剖析图及热力图
-
相关案例及问答
-
占地面积小
采用U形烟管完成三回程，一侧呈自由端，对炉胆无约束应力，空间分配合理； 冷凝器与后烟箱融为一体，进一步减小锅炉总体积；锅炉房内无须设置板式及容积式热交换器、一次循环泵、软水处理及膨胀水箱等辅助设备，系统简单，总体占地面积小，投资费用低。
-
容垢能力强
冷却水在传热管外部流通，不易结垢且便于清理；大容积设计，长期运行保持换热效率无衰减，并且便于冷却水流通，难以成垢；
-
高效低排放
运用全预混燃烧技术，空气与燃气预先混合以及表面燃烧方式都让燃烧更充分，燃烧效率更高，NOx排放量低于18mg/m³；Ultraten羽翼换热技术与螺纹技术有机结合，确保烟气在各截面流速稳定、附加阻力小，提高路体内各段换热面的利用率；
-
一机多用法
采用通用标准管箱，一台锅炉可以适应单回路、双回路、大温差、小温差等不同运行模式，通过多路换热器的配置，同时实现多路供水，一机多用，用户使用更灵活。
-
使用寿命长
采用高导热系数的铝硅合金材质，受压元件更耐腐蚀，强度更高；锅炉内部循环的热媒水经脱氧、除垢后在出厂前一次充注完成，没有损失，不需补水，炉体内部永远不会结垢、腐蚀，使用寿命是普通锅炉的2倍以上。
节能概算
羽翼型冷凝真空锅炉的经济性对比 |
|||||||||
| 额定热功率（×10⁴Kcal/h） | 当量蒸吨（t/h） | 普通真空锅炉 燃料消耗量 |
羽翼型冷凝真空锅炉 燃料消耗量 |
冷凝式真空锅炉 每小时节约燃气量 |
一年节约费用 （年运行小时数7000h） |
||||
|---|---|---|---|---|---|---|---|---|---|
| 天然气（Nm³/h） | 煤气（Nm³/h） | 天然气（Nm³/h） | 煤气（Nm³/h） | 天然气（Nm³/h） | 煤气（Nm³/h） | 天然气（万元） | 煤气 （万元） | ||
| 60 | 1 | 76.7 | 171.6 | 67.87 | 151.8 | 8.9 | 19.8 | 18.7 | 13.9 |
| 90 | 1.5 | 115.1 | 257.4 | 101.8 | 227.7 | 13.3 | 29.7 | 27.9 | 20.8 |
| 120 | 2 | 153.5 | 343.2 | 135.7 | 303.6 | 17.7 | 39.6 | 37.2 | 27.7 |
| 180 | 3 | 230.2 | 514.9 | 203.6 | 455.5 | 26.6 | 59.4 | 55.8 | 41.6 |
| 240 | 4 | 306.9 | 686.5 | 271.5 | 607.3 | 35.4 | 79.2 | 74.3 | 55.4 |
| 300 | 5 | 383.6 | 858.1 | 339.4 | 759.1 | 44.3 | 99.0 | 93.0 | 69.3 |
| 360 | 6 | 460.4 | 1029.7 | 407.2 | 910.9 | 53.1 | 118.8 | 111.5 | 83.2 |
| 480 | 8 | 613.8 | 1373.0 | 543.0 | 1214.6 | 70.8 | 158.4 | 148.7 | 110.9 |
| 600 | 10 | 767.3 | 1716.2 | 678.7 | 1518.2 | 88.5 | 198.0 | 185.9 | 138.6 |
| 计算说明 | 天然气的参考价格为3元/Nm³；煤气的参考价格为1元/Nm³；锅炉的年运行小时数为7000小时。 | ||||||||
注：天然气低位热值:8500Kcal/Nm³，单价3元/Nm³
| 型号 | 额定热功率 | 额定工作压力 | 额定蒸汽温度 | 长 | 宽 | 高 | 换热器额定压力 | 热效率 | 热水产量 |
| 单位 | kw | MPa | ℃ | m m | m m | m m | MPa | % | t/h（10/60℃） |
| T6-700 | 700 | -0.02 | 93.5 | 3150 | 1350 | 2300 | 1.6 | 105.5 | 12 |
| T6-1400 | 1400 | -0.02 | 93.5 | 3570 | 1550 | 2330 | 1.6 | 105.5 | 24 |
| T6-2800 | 2800 | -0.02 | 93.5 | 4910 | 1730 | 2680 | 1.6 | 105.5 | 48 |
∗燃料热值：天然气低位热值按38.3MJ/Nm³
∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
换热器性能参数
| 项目型号 | 单个管箱 | 两个管箱串联 | 两个管箱并联 | ||||||
| 额定供热量 | 额定出/进口水温 | 热水流量 | 额定供热量 | 额定出/进口水温 | 热水流量 | 额定供热量 | 额定出/进口水温 | 热水流量 | |
| 单位 | MW | ℃ | m³/h | MW | ℃ | m³/h | MW | ℃ | m³/h |
| T6-700 | 0.47 | 60/50 | 40 | 0.7 | 60/40（80/60） | 30 | 0.7 | 60/50 | 60 |
| 60/40 | 20 | ||||||||
| T6-1400 | 0.93 | 60/50 | 80 | 1.4 | 60 | 1.4 | 120 | ||
| 60/40 | 40 | ||||||||
| T6-2800 | 1.87 | 60/50 | 160 | 2.8 | 120 | 2.8 | 240 | ||
| 60/40 | 80 | ||||||||
∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；
∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
