首页 >> 产品中心 >> WNS一体冷凝蒸汽锅炉

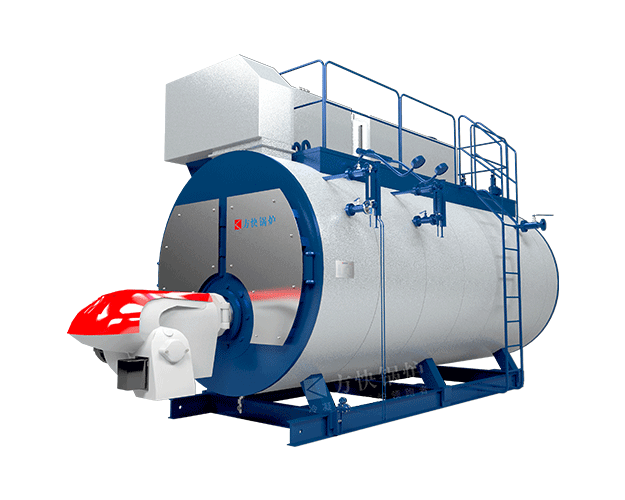

WNS一体冷凝蒸汽锅炉

WNS一体冷凝蒸汽锅炉

  • 额定蒸发量：1-20t/h
  • 热效率：100-104%
  • 适用燃料：天然气、城市煤气等
  • 应用范围：食品、建筑、纺织、医院等

简介： 锅炉采取优秀的设计理念，根据各品味热能的热点，烟气余热体积利用，充分吸收烟气中余热，锅炉效率得到极大程度的提升，可达104%以上。

获取报价 13838529852

  • 产品特点及优势

  • 剖析图及热力图

  • 相关案例及问答

    • 全方位保护系统

      锅炉设有多重保护系统：水位保护、压力控制保护、符合自动调节功能、电源异常保护功能、时间设置功能、烟温超高报警功能；燃烧器压力保护、停电自锁保护、电源故障保护等功能；以及对运行历史、故障历史等自动记录功能，都使锅炉运行更安全，使用更放心。

    • 全自动控制系统

      自主设计研发的PLC全自动智能控制系统，采用机电一体化设计结合可编程逻辑控制器，大大提升锅炉自动化运行程度和运行可靠度，操作直观简单。

    • 节省燃料

      采用大炉膛设计，燃料燃烧更加充分，更节省燃料成本。

    • 运行效率高

      差压式检测、变频连续给水系统的设计，都让锅炉运行更加稳定，运行效率更高。

    • 使用寿命长

      燃烧室完全浸入水中，冷却效果好，后管板不受高温烟气冲刷，改善锅炉运行环境，延长锅炉使用寿命；采用波纹炉胆，既增加受热面又缓解热胀冷缩可能对燃烧室带来的伤害。

    WNS一体式冷凝蒸汽锅炉热力图

    技术规格

    项目型号 单位 WNS1
    1.0-YQ    		 WNS2
    1.25-YQ    		 WNS3
    1.25-YQ    		 WNS4
    1.25-YQ    		 WNS6
    1.25-YQ    		 WNS8
    1.25-YQ    		 WNS10
    1.25-YQ    		 WNS15
    1.25-YQ    		 WNS20
    1.25-YQ
    额度蒸发量 t/h 1 2 3 4 6 8 10 15 20
    对应发热量 10⁴kcal/h 64 128 192 256 384 512 640 960 1280
    燃烧调节方式 全自动两段火 全自动比例调节
    燃料耗量 天然气 Nm³/h 66.7 133.4 200 266.7 400.1 533.4 666.8 1000.2 1333.6
    城市煤气 Nm³/h 135.4 270.9 406.3 541.7 812.6 1083.5 1354.3 2031.5 2708.6
    柴油 kg/h 63.1 126.2 189.3 252.5 378.7 504.9 631.2 946.7 1262.3
    重油 kg/h 65.6 131.2 196.8 262.4 393.7 524.9 656.1 984.2 1312.2
    电功率 燃油 KW 3.6 8.9 14 16 18 29 34 69 79
    燃气 KW 3.2 8.5 13 16 18 29 34 61 67
    最大锅炉尺寸 A mm 3650 4650 5340 6170 6760 7720 7940 9300 9500
    B mm 2320 2920 2990 2930 3160 3710 3770 5390 5770
    C mm 2970 3640 3860 4170 4390 5210 5210 5490 5930
    阀门压力 MPa 1.6（2.5）
    给水口-DN mm 25 40 40 40 40 50 50 50 65
    主出气口-DN mm 50 65 80 100 125 125 150 200 200
    排污口-DN mm 40 40 50 50 50 50 50 50 50
    安全阀接口-DN mm 40 50 50 50 65 65 80 100 100
    安全阀泄放口-DN mm 50 65 65 65 80 80 100 125 150
    烟囱直径 mm 300 350 450 450 550 700 700 900 900
    重量 t 5.1 9.3 11.8 12.9 16.3 24.1 25.5 36.2 47.4
    通用 额定蒸汽温度 ℃ （184）194（204） 额定热效率 % 100-104 燃烧方式 MPa 微正压室燃
    额定进水温度 ℃ 20 额定蒸汽压力 MPa (1)1.25(1.6) 使用电源 V/Hz 380/50

    ∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；

    ∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
