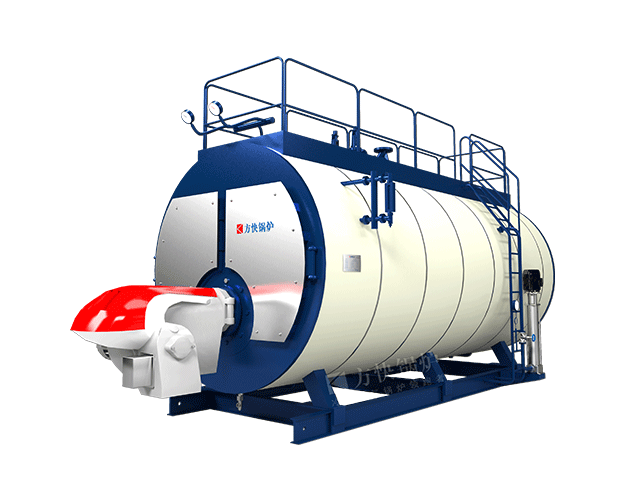

WNS分体冷凝蒸汽锅炉

WNS分体冷凝蒸汽锅炉

  • 额定蒸发量：1-20t/h
  • 热效率:96-98%
  • 适用燃料: 天然气、轻油等
  • 应用范围：造纸、医药、化工等

简介： 冷凝蒸汽锅炉系列采取了优秀的设计理念，根据各品味热能的热点，烟气余热梯级利用，充分吸收烟气中的余热，使得锅炉效率得到极大限度的提升。配套自主设计研发的PLC全自动智能控制系统，采用机电一体化控制设备结合可编程逻辑控制器联合控制方式，锅炉自动化控制程度和运行可靠程度高，操作直观简便。

获取报价 13838529852

  • 产品特点及优势

  • 剖析图及热力图

  • 相关案例及问答

    • 高厚度包装外壳

      方快分体冷凝蒸汽锅炉壳体采用2mm高厚度印花钢板包装，结合玻璃丝绵与硅酸铝毡毯组成的保温层，保温效果较传统锅炉大幅度提高。

    • 增设第5水位检测

      锅筒内增加极低水位保护检测，发生缺水情况时可及时将锅炉进行停机及报警处理，确保锅炉安全运行；与外置的水位报警器、差压式水位检测构成多重水位保护系统。

    • 水垢探测装置

      水垢探测装置是我公司自主开发的专利技术，它能根据温度的变化情况对受热面的水垢情况进行自动分析，当水垢超标时控制系统会以字幕提示用户及时除垢，使用户不用打开锅炉本体就能实时知道锅炉内部的结垢情况。

    • 变频连续补水技术

      水位稳定，波动小，输出蒸汽压力波动小；锅炉内水位稳定，蒸汽含水率低，质量高；水泵平稳运行，有效延长使用寿命，节约电能。

    • 全自动运行，操作轻松自如

      火焰自动调节和自动检测功能可实现对燃烧火焰的控制；锅炉冷凝器出、进水温度可直接显示，可直接了解水温、当前水位等运行参数；烟气监控装置可自动检测锅炉排烟温度，更方便地掌握锅炉燃烧情况。

    WNS分体冷凝蒸汽锅炉热力图 WNS分体冷凝蒸汽锅炉技术图

    技术规格

    项目型号 单位 WNS1
    1.0-YQ    		 WNS2
    1.0-YQ    		 WNS2
    1.25-YQ    		 WNS3
    1.25-YQ    		 WNS4
    1.25-YQ    		 WNS6
    1.25-YQ    		 WNS8
    1.25-YQ    		 WNS10
    1.25-YQ    		 WNS10
    1.6-YQ    		 WNS15
    1.25-YQ    		 WNS15
    1.6-YQ    		 WNS20
    1.25-YQ
    额度蒸发量 t/h 1 2 2 3 4 6 8 10 10 15 15 20
    对应发热量 10⁴kcal/h 64 128 128 192 256 384 512 640 640 960 960 1280
    燃烧调节方式 全自动两段火 全自动比例调节
    燃料耗量 柴油 kg/h 64.4 128.9 128.9 193.3 257.7 386.6 514.4 644.3 644.3 966.5 966.5 1288.6
    重油 kg/h 67 134 134 200.9 267.9 401.9 535.8 669.8 669.8 1004.7 1004.7 1339.6
    天然气 Nm³/h 70.8 141.5 141.5 212.3 283 424.6 566.1 707.6 707.6 1061.4 1061.4 1415.2
    城市燃气 Nm³/h 143.7 287.4 287.4 431.2 574.9 862.3 1149.8 1437.2 1437.2 2155.9 2155.9 2874.5
    电功率 燃油 KW 3.55 8.9 8.9 14 16 18 29 34 34 69 69 2874.5
    燃气 KW 3.2 8.5 8.5 13 16 18 29 34 34 61 61 67
    最大锅炉尺寸 A mm 3830 4860 5020 5110 6110 6950 7530 8300 8300 8750 8750 9620
    B mm 1900 2670 2560 2790 2800 2910 3390 3260 3310 3500 3500 5180
    C mm 3010 3290 3250 3490 3640 3830 4350 4320 4320 4430 4430 5270
    阀门压力 MPa 1.6（2.5）
    蒸汽出口-DN mm 50 65 65 80 100 125 125 150 150 200 200 200
    进水口-DN mm 40 40 40 40 40 40 40 50 50 50 50 65
    排污口-DN mm 40 40 40 50 50 50 50 50 50 50 50 50
    烟囱直径 mm 300 350 350 450 450 550 550 700 700 900 900 900
    重量 t 5.6 8.2 12.1 16 11.3 16.7 21.9 25.9 28.2 34.9 39.3 41.9
    通用 额定蒸汽温度 ℃ （184）194（204） 额定热效率 % 97-100 燃烧方式 MPa 微正压室燃
    额定进水温度 ℃ 20 额定蒸汽压力 MPa (1)1.25(1.6) 使用电源 V/Hz 380/50

    ∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；

    ∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
